Как диоды и транзисторы помогают управлять током в домашних физических экспериментах

Физика — наука, которую невозможно выучить только по учебникам. Понимание приходит тогда, когда схема оживает на столе, когда ток начинает течь по проводам, а светодиод загорается в ответ на правильно собранную цепь. Именно практика превращает абстрактные формулы в осознанное знание. И один из самых эффективных способов погружения в основы электроники — работа с дискретными компонентами: диодами и транзисторами. Эти элементы не требуют сложного оборудования, доступны по цене и позволяют наглядно демонстрировать фундаментальные законы электротехники.

Многие начинающие радиолюбители и студенты сталкиваются с одной и той же проблемой: теория понятна, но при переходе к практике возникают трудности. Почему ток идёт только в одну сторону? Как заставить транзистор работать в режиме регулирования, а не просто как ключ? Откуда берутся потери напряжения? Ответы на эти вопросы лежат на поверхности — их можно увидеть, измерить, воспроизвести. И ключ к пониманию — в правильном подборе компонентов и чётком представлении о том, как они ведут себя в реальных цепях.

Диоды — это не просто «клапаны» для тока. Современные токовые диоды, включая стабилитроны и диоды Шоттки, позволяют решать задачи стабилизации, защиты и преобразования сигнала. Их вольт-амперная характеристика — наглядное подтверждение нелинейного поведения электронных компонентов. А транзисторы, будь то биполярные или полевые, открывают доступ к управлению мощностью: один слабый сигнал может управлять значительно большим током. Это основа не только учебных схем, но и реальных устройств — от источников питания до систем автоматики.

Собирать простые схемы дома — не прихоть, а необходимость. В условиях ограниченного доступа к лабораториям и оборудованию домашний стол становится полноценной площадкой для экспериментов. При этом важно не просто повторять схемы из интернета, а понимать, что происходит на каждом этапе: как напряжение распределяется по цепи, как изменяется ток при замене резистора, как транзистор реагирует на изменение базового тока. Такой подход формирует инженерное мышление.

Для успешной работы нужно не только знание законов Ома и Кирхгофа, но и доступ к качественным компонентам. Подбор диодов и транзисторов по параметрам — от прямого падения напряжения до максимального тока и порогового напряжения — напрямую влияет на результат эксперимента. Например, использование диода с высоким порогом в низковольтной схеме может сделать всю установку неработоспособной. А неправильно выбранный транзистор не войдёт в насыщение или будет перегрваться. Поэтому важно изучать технические характеристики и понимать, как они влияют на поведение схемы. Подобрать подходящие компоненты и изучить их параметры можно на ресурсе https://eicom.ru/catalog/discrete-semiconductor-products/current-regulation-diodes-transistors/.

Эта статья — не руководство по сборке одной конкретной схемы. Это системный взгляд на то, как фундаментальные компоненты электроники могут стать инструментом для глубокого понимания физических процессов. Мы разберём принципы работы диодов и транзисторов, их применение в цепях регулирования тока, методы измерения и анализа поведения схем, а также типичные ошибки, с которыми сталкиваются начинающие. Каждый этап будет сопровождаться практическими примерами, которые можно воспроизвести дома с минимальным набором инструментов.

Диоды и транзисторы — это ключевые элементы современной электроники, без которых невозможно представить ни один электрический прибор. Диод — полупроводниковый компонент, пропускающий ток только в одном направлении. Это свойство позволяет использовать его для выпрямления переменного тока, защиты схем от обратной полярности и преобразования сигналов. Принцип работы основан на p-n-переходе: при прямом подключении (p-область к плюсу, n-область к минусу) диод открывается, а при обратном — остаётся закрытым, блокируя ток. В домашних экспериментах диоды часто применяются в простейших выпрямителях, индикаторах и схемах защиты.

Транзистор — более сложное устройство, способное усиливать и коммутировать электрические сигналы. Он состоит из трёх слоёв полупроводника (n-p-n или p-n-p) и имеет три вывода: базу, коллектор и эмиттер. Подавая небольшой ток на базу, можно управлять значительно большим током между коллектором и эмиттером. Это делает транзистор идеальным элементом для построения усилителей, ключей и логических схем. В условиях домашней лаборатории транзисторы позволяют собирать мигалки на светодиодах, датчики освещённости, простые генераторы и даже звуковые сигнализации.

Экспертный инсайт: При выборе диода для выпрямительных схем обращайте внимание на максимальное обратное напряжение — если оно будет превышено, даже кратковременно, p-n-переход может выйти из строя, что приведёт к повреждению всей цепи.

Как работают диоды: основные типы и применение

Существует несколько разновидностей диодов, каждая из которых решает конкретные задачи. Выбор подходящего типа напрямую влияет на эффективность учебного эксперимента.

• Выпрямительные диоды — используются для преобразования переменного тока в постоянный, например, в блоках питания на основе трансформатора.
• Светодиоды (LED) — излучают свет при прохождении тока, применяются в индикаторах, подсветке и визуальных сигналах.
• Стабилитроны — работают в режиме обратного пробоя, обеспечивая стабильное напряжение, полезны в схемах стабилизации.
• Диоды Шоттки — отличаются низким падением напряжения и высокой скоростью переключения, подходят для импульсных источников питания.

Транзисторы в практике: управление током без сложных приборов

Для начинающих радиолюбителей транзисторы — это возможность понять, как управлять мощной нагрузкой с помощью слабого сигнала. Достаточно подать на базу ток в несколько миллиампер, чтобы открыть канал между коллектором и эмиттером, через который может проходить ток в десятки раз сильнее. Это свойство используется в схемах с резисторами, потенциометрами и датчиками, где изменение сопротивления приводит к изменению тока на базе, а значит — к регулировке выходного сигнала.

• Биполярные транзисторы (например, BC547, КТ315) — наиболее доступны и просты в использовании для базовых экспериментов.
• Полевые транзисторы (MOSFET) — управляются напряжением, а не током, что делает их эффективными в схемах с низким энергопотреблением.
• Транзисторы можно использовать как электронные ключи, например, для включения светодиода или двигателя постоянного тока по команде от кнопки или датчика.

Понимание принципов работы диодов и транзисторов — фундамент для освоения электроники. Эти компоненты не требуют сложного оборудования для тестирования: достаточно мультиметра, источника питания и нескольких пассивных элементов. Домашние эксперименты с ними развивают интуицию, учат читать схемы и дают ощутимый результат — от мигающего огонька до реагирующего на свет устройства. Начав с простого, можно постепенно переходить к более сложным проектам, сохраняя связь между теорией и практикой.

Диоды — это не просто односторонние «ворота» для тока, как их часто описывают в учебниках. В реальных схемах они играют активную роль в регулировании тока, особенно когда речь идёт о защите компонентов, стабилизации напряжения или создании простых управляющих цепей. Основной принцип — диод проводит ток только в одном направлении, начиная с определённого порога напряжения (обычно 0.6–0.7 В для кремниевых). Это свойство можно использовать не только для выпрямления, но и для построения схем, где ток необходимо ограничить, перенаправить или стабилизировать. Например, при подключении светодиода без токоограничивающего резистора он быстро выходит из строя — диод в этом случае не регулирует ток сам по себе, но в комбинации с другими элементами становится ключевым звеном в управлении.

Применение диодов и транзисторов в домашних учебных проектах

Тип диода	Пороговое напряжение (В)	Основное применение	Особенность
Кремниевый	0.6–0.7	Выпрямление, защита	Высокая надежность
Светодиод	1.8–3.3	Индикация, освещение	Излучает свет при проводимости
Стабилитрон	2.4–200	Стабилизация напряжения	Работает в режиме пробоя

Простые схемы с диодами для контроля тока

Для начинающих радиолюбителей важно понимать, что даже базовые схемы с диодами позволяют решать практические задачи. Ниже приведены проверенные конфигурации, которые можно собрать на макетной плате с минимальным набором компонентов. Каждая из них демонстрирует, как диод влияет на поведение тока в цепи.

Экспертный инсайт: Не забывайте учитывать прямое падение напряжения на диоде — оно влияет не только на эффективность выпрямления, но и может использоваться для сдвига уровней сигнала или защиты чувствительных компонентов от небольших перенапряжений.

• Светодиод с токоограничивающим резистором — несмотря на распространённое заблуждение, один диод не может ограничить ток до безопасного уровня для светодиода. Однако при использовании нескольких последовательно включённых кремниевых диодов (например, 3–4 штуки) можно снизить напряжение на нагрузке на 2–3 В, что уменьшает падение напряжения на резисторе и, соответственно, снижает общий ток. Это полезно при работе от источников с высоким напряжением.
• Стабилизация опорного напряжения с помощью диода — при постоянном токе через кремниевый диод падение напряжения на нём остаётся стабильным. Это свойство используется в простых опорных схемах. Например, если подать через резистор ток на диод, подключённый в прямом направлении, на его выводах будет около 0.7 В — это можно использовать как опорное напряжение для базы транзистора или сравнения.
• Защита от обратного включения питания — один диод, включённый последовательно с плюсом питания, блокирует ток при случайной смене полярности. Хотя это не регулирование в классическом смысле, такая схема косвенно контролирует ток, предотвращая его неконтролируемый рост при повреждении компонентов.
• Температурная компенсация в схемах с транзисторами — диод, включённый параллельно переходу база–эмиттер транзистора, помогает стабилизировать ток при изменении температуры. Поскольку и диод, и транзистор имеют схожие температурные характеристики, компенсация снижает дрейф рабочей точки.

Практические советы по сборке

При построении схем с диодами важно помнить: каждый диод вносит не только полезные, но и паразитные эффекты. Например, при высоких частотах проявляется ёмкость p-n-перехода, а при резких изменениях тока — время восстановления. Для начинающих лучше использовать распространённые диоды, такие как 1N4148 (для сигналов) или 1N4007 (для выпрямления), поскольку они надёжны, дешёвы и хорошо документированы. Также стоит избегать подключения диодов без нагрузки напрямую к источнику — даже в прямом включении это может привести к перегреву из-за отсутствия ограничения тока.

Ключевой момент: диод сам по себе не регулирует ток, как переменный резистор. Он изменяет условия прохождения тока, но для реального контроля необходимо комбинировать его с резисторами, транзисторами или стабилитронами. Понимание этой границы — важный шаг от теории к практике.

Транзистор — это не просто ключ, способный включать и выключать ток. Его истинная сила раскрывается, когда он работает в линейном режиме, выступая в роли регулятора тока. В этом режиме небольшой ток базы управляет значительно большим током коллектора, что и лежит в основе усилительных схем. На практике это означает, что слабый сигнал от микрофона, датчика или даже пьезоэлемента можно сделать достаточно мощным, чтобы управлять наушниками или маленьким динамиком. Именно такой принцип лежит в основе простого усилителя напряжения, который можно собрать даже на кухне из доступных компонентов.

Для учебного проекта мы возьмём биполярный транзистор структуры NPN, например, популярный 2N3904 или его аналог КТ315. Эти транзисторы недороги, легко доступны и хорошо ведут себя в схемах малой мощности. Основная цель — продемонстрировать, как входной сигнал, усиливаясь, передаётся на нагрузку. Схема будет работать в режиме общего эмиттера, поскольку он обеспечивает высокий коэффициент усиления по напряжению и току, что идеально подходит для начинающих.

Экспертный инсайт: Не недооценивайте режим усиления транзистора — именно в линейной области он превращает едва уловимые сигналы в управляемый ток, что критично для построения чувствительных аналоговых схем, таких как усилители звука или датчики.

Что понадобится для сборки

Перед началом убедитесь, что у вас есть все необходимые компоненты. Список минимальный, но каждый элемент играет строго определённую роль в стабильной работе схемы.

• Биполярный транзистор NPN (2N3904, BC547 или аналог)
• Резистор 10 кОм (база)
• Резистор 1 кОм (коллектор)
• Конденсатор электролитический 10 мкФ (разделительный)
• Источник питания 5–9 В (батарейка или блок питания)
• Маломощный динамик или наушники (32 Ом)
• Макетная плата и соединительные провода

Как работает схема

Питание подаётся на коллектор через резистор 1 кОм. База соединяется с входом сигнала через разделительный конденсатор 10 мкФ, который пропускает переменную составляющую (сигнал), но блокирует постоянную (напряжение смещения). Резистор 10 кОм между базой и землёй удерживает базу в устойчивом состоянии при отсутствии сигнала, предотвращая ложные срабатывания. Когда на вход поступает слабый переменный сигнал, он вызывает небольшие изменения тока базы, которые транзистор пропорционально усиливает на уровне коллектора.

Усиленный сигнал с коллектора можно подать напрямую на высокоомные наушники или через второй конденсатор, чтобы не пропускать постоянную составляющую на акустику. Эффект будет слышен сразу: звук станет громче, особенно если вход — пьезоэлемент от зажигалки или маленький микрофон. Важно понимать, что это не Hi-Fi усилитель, а демонстрация физического принципа управления током.

Работа с электронными компонентами в домашних условиях требует не только понимания физических принципов, но и строгого соблюдения правил электробезопасности. Диоды и транзисторы, даже при низком напряжении, могут выйти из строя при неправильной полярности или превышении допустимых токов, что чревато перегревом, возгоранием или повреждением других элементов схемы. Питание от батареек и блоков питания до 12 В считается относительно безопасным, но даже в таких условиях необходимо использовать предохранители, резисторы для ограничения тока и монтажные платы с чёткой маркировкой контактов. Перед подключением любого компонента нужно проверить его параметры: максимальное напряжение, ток насыщения, пороговое напряжение для диодов и коэффициент усиления для транзисторов — всё это указано в технической документации (datasheet).

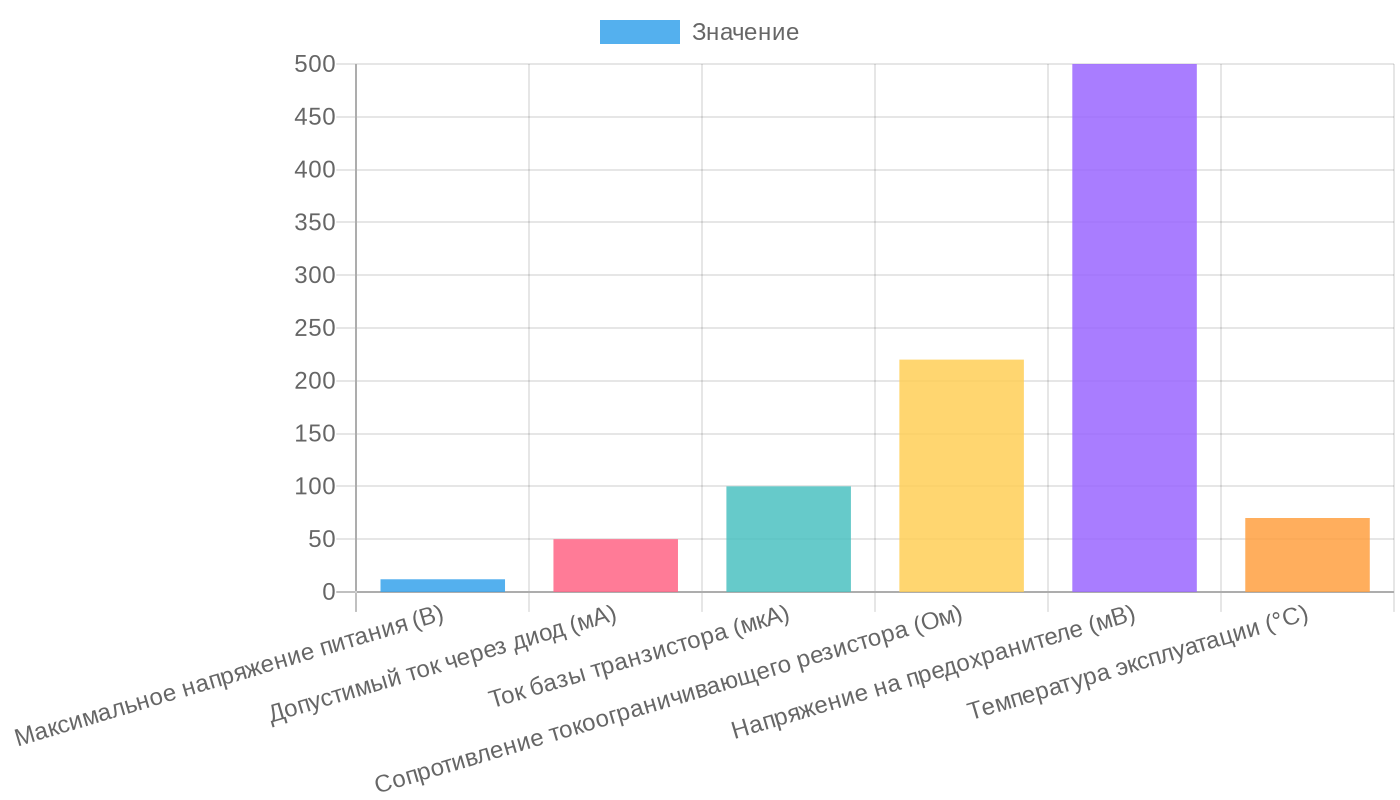

Параметры электронных компонентов в учебных проектах

Основные правила подключения компонентов

Чтобы избежать коротких замыканий и поломок, необходимо придерживаться проверенных практик при сборке схем. Особенно важно это при работе с транзисторами, где ошибочная установка базы, эмиттера или коллектора приводит к мгновенному выходу из строя. Ниже — ключевые шаги, которые должен выполнить каждый, кто работает с электроникой дома.

Экспертный инсайт: Даже при использовании безопасного низковольтного питания до 12 В обязательно проверяйте полярность подключения диодов и транзисторов — их неправильная установка может привести к быстрому выходу из строя и повреждению всей схемы.

• Всегда отключайте питание перед изменением схемы — даже 9-вольтовая батарейка может вызвать искру при неправильном подключении.
• Используйте макетную плату (макетницу) для первичной сборки — она позволяет быстро тестировать соединения без пайки.
• Проверяйте полярность диодов и электролитических конденсаторов: обратное подключение приводит к пробою и возможному взрыву.
• Подключайте транзисторы строго по цоколёвке — распиновка отличается у моделей BC547, 2N3904 и других, даже если корпус одинаковый.
• Добавляйте токоограничивающие резисторы последовательно с базой транзистора и светодиодами — это предотвращает перегрузку.
• Не используйте повреждённые провода или компоненты с трещинами — микротрещины в корпусе могут вызвать утечку тока.

Выбор источника питания

Источник питания — фундамент стабильной работы схемы. В домашних условиях лучше всего использовать стабилизированные блоки питания с регулировкой напряжения и тока, либо батарейные боксы с держателями АА-элементов. Аккумуляторы на 3,7 В (например, 18650) удобны, но требуют плат контроля заряда — их нельзя подключать напрямую к чувствительным компонентам. Напряжение питания должно соответствовать максимальным значениям, указанным в datasheet, с запасом не менее 20%. Например, если светодиод рассчитан на 2 В, а транзистор — на 5 В, общее напряжение питания не должно превышать 5 В, иначе потребуется делитель или стабилизатор.

При использовании USB-источников (5 В) будьте осторожны: не все порты выдают стабильный ток, а дешёвые кабели могут создавать падение напряжения. Измеряйте реальное напряжение мультиметром перед подключением схемы. Это простое действие спасёт от ножиданного поведения транзисторов и диодов, которые могут не открываться при недостаточном напряжении на базе или катушке.

Практика — ключ к глубокому пониманию физики электронных компонентов. Теория диодов и транзисторов обретает смысл, когда вы впервые видите, как ток проходит через p-n-переход или как транзистор переключается из режима отсечки в насыщение. Учебные проекты позволяют не просто повторить схему, а исследовать поведение тока в реальных условиях, анализировать влияние сопротивления, напряжения и температуры. Начав с простого мигания светодиода, вы постепенно освоите принципы стабилизации тока, управления мощностью и построения источников с регулируемыми параметрами. Каждый проект — это шаг от базового понимания к уверенности в работе с аналоговыми цепями.

№	Проект	Ключевой принцип	Используемые компоненты	Образовательная цель
1	Мигающий светодиод на транзисторе	Переключение транзистора	Биполярный транзистор, резисторы, конденсатор	Понимание режимов работы транзистора
2	Стабилизатор тока на диоде	Падение напряжения на p-n-переходе	Кремниевый диод, резистор, источник питания	Исследование вольт-амперной характеристики
3	Регулятор яркости светодиода	ШИМ и управление мощностью	Микроконтроллер, потенциометр, MOSFET	Освоение аналогового и цифрового управления

Начинать стоит с проверенных схем, которые дают быстрый визуальный результат и формируют интуицию. Ниже — последовательность проектов, выстроенных по возрастанию сложности и охвату физических принципов.

Экспертный инсайт: Не спешите переходить к сложным схемам — даже мигание одного светодиода может рассказать многое о стабильности тока и влиянии паразитных сопротивлений, если измерять параметры на каждом этапе.

1. Мигающий светодиод на биполярном транзисторе

Простая RC-цепь с двумя транзисторами (например, в конфигурации мультивибратора) позволяет собрать генератор импульсов без микроконтроллеров. Этот проект наглядно демонстрирует зарядку и разрядку конденсатора, а также переключение транзисторов между активным и закрытым состоянием. Частоту мигания можно регулировать подбором резисторов и конденсаторов, что даёт понимание временных констант.

2. Стабилизация тока через светодиод с помощью транзистора

Используя транзистор и опорное напряжение (например, от стабилитрона), можно построить простой источник постоянного тока. Это устраняет зависимость яркости светодиода от колебаний напряжения питания. Проект учит правильно рассчитывать базовый ток и выбирать сопротивление эмиттерного резистора для заданного тока нагрузки.

3. Регулируемый ограничитель тока на MOSFET

MOSFET-транзисторы идеальны для управления током из-за высокого входного сопротивления. Схема с операционным усилителем и MOSFET позволяет плавно регулировать ток через нагрузку (например, светодиодную цепочку) с помощью потенциометра. Проект вводит понятие обратной связи и демонстрирует, как ток удерживается стабильным даже при изменении сопротивления нагрузки.

4. Простой линейный стабилизатор тока

На базе составного транзистора (Дарлингтон) или с использованием ИС типа LM317 можно собрать стабилизатор, выдерживающий ток до 1.5 А. Такой блок полезен для питания мощных светодиодов или тестирования аккумуляторов. Важно понимать, что избыточное напряжение рассеивается на транзисторе в виде тепла — это прямое применение закона Джоуля-Ленца.

5. Источник тока с защитой от перегрузки

Добавление токового датчика (низкоомный резистор) и второго транзистора позволяет реализовать защиту от короткого замыкания. При превышении порога тока вторая цепь ограничивает базовый ток основного транзистора. Это уже приближённо к промышленным решениям и формирует понимание схем защиты в реальных устройствах.

Каждый из этих проектов можно собрать на макетной плате с минимальным набором компонентов. Главное — не спешить, измерять ток и напряжение на каждом этапе, сравнивать с расчётными значениями. Физика в действии — самый надёжный способ запомнить законы, которые управляют электроникой.
